Ausbau

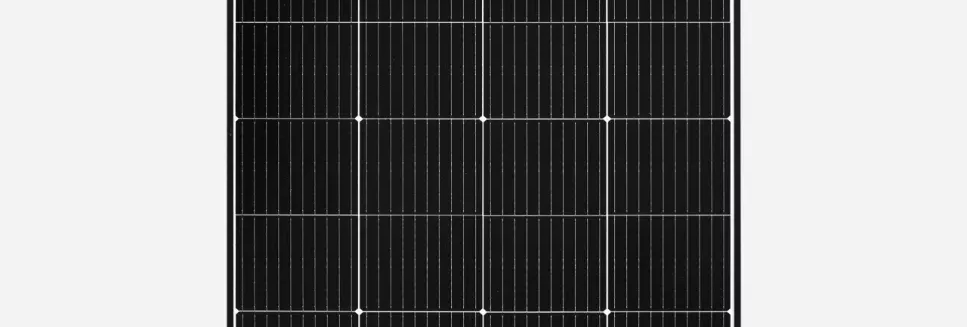

Auf das Dach des Rakumi werden 2 monokristaline gerahmte Module mit je 210Wp verbaut. Die Preise der Module fallen im Moment ins Bodenlose. Daher waren die beiden Module zu einem guten Preis zu bekommen.- Eine Herausforderung war die maximal verfügbare Fläche auf dem Dach, da ein Dachträger verbaut ist, durften die Module maximal 138cm lang sein. Die Breite der Module durfte maximal 80cm pro Modul betragen.
Geplant hatte ich 400 Wp zu verbauen. Das Problem war, dass alle Module, die ich gefunden habe größer waren als der vorhandene Platz. Fündig geworden bin ich bei der Firma Prevent. Dort habe ich die 210Wp Module für einen Preis unter 100€ pro Modul gefunden.
Warum 400WP?
Nun, ich habe einen täglichen Strombedarf von etwas 729 Wh (Wattstunden) errechnet. Das bedeutet einen täglichen Strombedarf von 60 Ah (Amperestunden).
Die minimale Batteriekapazität Batterie beträgt somit 121Ah, um eine GEL oder AGM Batterie nicht mehr als 50% zu entladen. Bei einer gewünschten Autarkie von 2-3 Tagen würde das 364Ah in GEL oder AGM bedeuten. Da LiFePo Batterien unter 50% entladen werden können, reicht eine Kapazität von 214 Ah für Lithium Batterien aus.
Verbaut sind 2 x 100 Ah SuperPack von Victron Energy mit integriertem BMS.
Um nun den täglichen Strombedarf mit flach auf dem Dach montierten Solarpanels bei blauem Himmel zu generieren werden folgende Leistungen benötigt.
| 144 | Wp im Sommer (Mittel- und Südeuropa) |
| 1215 | Wp im Winter (Deutschland) |
| 337 | Wp im Winter (Südspanien, Südportugal) |
| 264 | Wp im Winter (Agadir, Marokko) |
Der Mittelwert der oben genannten Werte liegt bei 490 Wp. Daher habe ich versucht so nah wie möglich an die 490Wp aufs Dach zu bekommen. Nun sind es 420 Wp geworden. Prima.
Sicherlich wird es bald möglich sein auch Module mit diesen Maßen mit mehr Leistung zu bekommen. Aktuell waren aber Module mit höherer Leistung mit den nötigen Abmessungen nicht zu bekommen.
Da ich von Anfang an geplant habe mindestens 2 Module mit einer möglichst hohen Leistung zu bekommen, habe ich den Ladebooster entsprechend dimensioniert.
Verbaut ist ein MPPT Regler 100/30 von Victron Energy. Dieser Regler hat folgende eine Maximale Eingangsspannung von 100V. Das ist Relevant bei Reihenschaltung von mehreren Solarmodulen und einen Maximaler Ladestrom von 30A.
Verarbeiten kann der Regler eine maximale Solarleistung bei 12V von 440Wp.
Die Reihenschaltung hat den Vorteil, dass der Ladestrom auf den maximalen Wert Imp (10,0A bei den gewählten Modulen) der Panels begrenzt ist. Die Spannung der Module addiert sich bei Reihenschaltung. Bei den gewählten Modulen auf 42V.
Der niedrige Strom erlaubt es Kabel mit einem geringeren Querschnitt als bei Parallelschaltung einzusetzen.
bei Parallelschaltung der Module wäre die maximale Spannung die der Module und der Strom würde sich addieren. Dann müssten, wegen dem hohen Strom, dickere Querschnitte verlegt werden.
